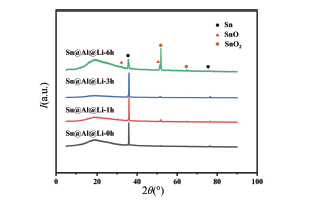

金属锂是下一代高能量密度锂电池的首选负极材料,然而其空气稳定性差导致金属锂二次电池工业化制备成本大大提高,开发具有高空气稳定性、优异电化学性能、低制备成本的表面包覆改性锂负极是其商业化的必由之路。在金属锂箔衬底上通过磁控溅射技术沉积一层74nm厚的Al薄膜,再以相同参数沉积一层3μm厚的Sn薄膜,得到双层金属包覆膜样品Sn@Al@Li。采用扫描电子显微镜观察空气腐蚀前后样品表面形貌变化,结合X射线衍射测试,发现Sn@Al@Li表面金属包覆层形成的表面钝化膜起到了保护作用,使得样品在空气中放置3h后其表面仍然存在单质金属Sn层,呈现明显的金属光泽。组装半电池进行放电容量测试,容量释放率达到80%,而纯锂样品仅剩14%。Sn@Al@Li不仅大大提高了空气稳定性,同时也一定程度提高了电化学性能,对称电池在1mA/cm²,1mAh/cm²条件下能稳定循环300h。双层金属薄膜包覆方法提高空气稳定性的同时也改善了电化学性能,对锂二次电池的商业化应用具有重要意义。
