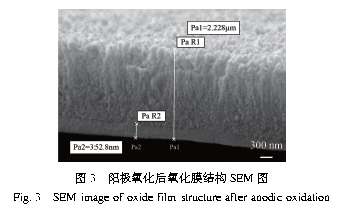

通过阳极氧化法将高压腐蚀箔在磷酸水溶液中低温氧化形成前置氧化多孔膜,在前置氧化膜的基础上采用低温、低浓度的硼酸或氢氧化钠溶液进行小电流化成,可制备长寿命铝电解电容器用化成箔。X射线衍射(XRD)和扫描电子显微镜(SEM)测试结果表明:高压腐蚀箔在前置氧化膜基础上形成的化成箔表面氧化膜为较疏松的无定型氧化膜。经过电容器老练对比试验表明,化成箔中无定型氧化膜更容易被电容器中电解液修复,并且在老练和耐久性试验时的高温作用下,疏松的无定型氧化膜可以部分转化为致密的晶型氧化膜(γ¹-Al₂O₃),使电容器容量得到提升,损耗和漏电流长时间保持稳定,电容器的性能得到较大改善。

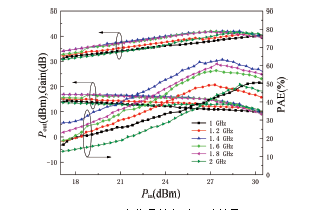

为满足汽车EMC测试系统对功率放大器带宽和效率的要求,采用阶梯阻抗变换器的宽带匹配方法扩展其带宽,设计了一款在一个倍频程内拥有良好效率和增益平坦度的宽带功率放大器。该放大器选用GaNHEMT晶体管进行搭建,采用负载牵引的方法对各频点基波**阻抗进行提取,选择阶梯阻抗变换器方法设计匹配网络,最终其仿真的性能达到汽车EMC测试系统对带宽和效率的要求。测试结果表明,该放大器在1~2GHz频段内,饱和输出功率为40.2~41.5dBm,功率附加效率为50%~65%,增益大于15dB,增益平坦度小于±1.5dB。该功率放大器的性能表现良好,其中效率和增益平坦度具有一定优势,可为后续汽车EMC测试的宽带功率放大器设计提供参考。
