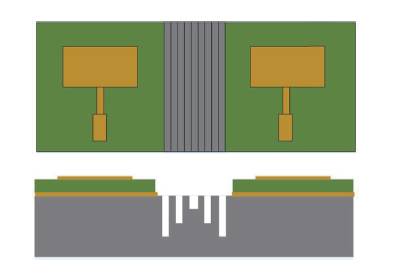

发射机信号泄露严重制约连续波雷达探测性能的提高。微带天线广泛应用于微小型连续波雷达,其收发天线隔离性能是制约微小型连续波雷达探测能力的关键。本文分析了连续波雷达系统中发射机信号泄露抑制技术,包括收发通道对消、信号处理以及天线隔离技术,指出目前微带天线收发隔离主要采用空间隔离技术来实现,包括空间波隔离和表面波隔离两类。并对空间波隔离和表面波隔离技术的原理、特点和应用进行了详细分析。最后指出,当前增加收发隔离的主要目标是提高灵敏度,并结合目前的研究状况展望了未来增大收发天线隔离度的研究方向。

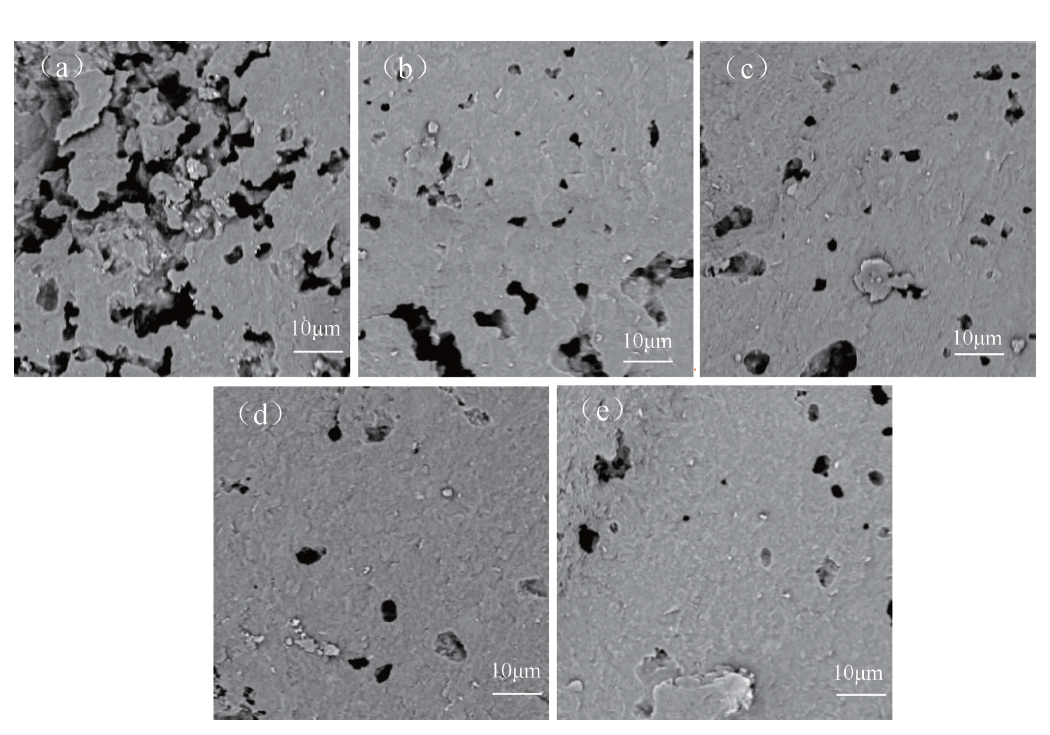

为满足器件高度集成化、小型化、高频化需求,低介电常数且满足低温共烧(LTCC)技术应用的陶瓷基板材料具有重要研究价值。采用传统固相法制备Mg2Al4Si5O18/MgO-B2O3-SiO2(MBS)玻璃陶瓷,研究了MBS玻璃含量对Mg2Al4Si5O18陶瓷性能的影响。利用XRD、SEM、DSC、密度测试仪、矢量网络分析仪、热膨胀分析仪分析了样品的烧结特性、物相组成、微观形貌、介电性能及热学性能。结果表明,添加质量分数为40%~50%的MBS玻璃可以成功将Mg2Al4Si5O18陶瓷的烧结温度从1430℃降至950℃左右。当MBS玻璃的质量分数为47.5%时,在950℃下烧结0.5h,可得到满足LTCC技术用Mg2Al4Si5O18陶瓷基板材料:εr=5.1,tanδ=0.0023,热膨胀系数为6.6×10-6/℃。
