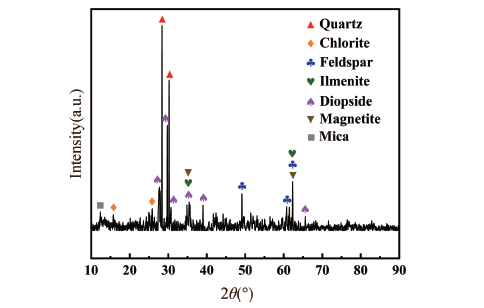

攀西地区铁尾矿的大量堆积严重污染了当地的生态环境。固废基发泡陶瓷吸波材料在解决铁尾矿堆积问题的基础上,推进了发泡陶瓷在吸波材料领域的应用。通过正交试验探索了烧结温度、保温时间和发泡剂掺量对发泡陶瓷物理性能的影响,并综合分析得出优选烧结方案:烧结温度为1190℃,保温时间为60min,发泡剂掺量为质量分数0.3%。依照此方案制备的发泡陶瓷体积密度为0.23g/cm³,体积吸水率为0.76%,抗压强度为0.73MPa,导热系数为0.06W/(m·K),孔隙率为89.89%。在正交试验制定的工艺基础上,探索了试样厚度对发泡陶瓷吸波性能的影响。研究结果表明:在烧结温度1170℃,吸波剂掺量为质量分数30%时,厚度为15mm的发泡陶瓷吸波性能最优,在0.5~18GHz的频率范围内反射损耗降低至-28.58dB,显示出2.35GHz的有效吸收带宽。该研究为钒钛磁铁矿尾矿的资源化利用和发泡陶瓷在吸波材料方面的运用提供了参考。
