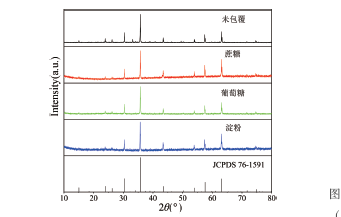

LiFe₅O₈是一种潜在的高能量密度锂离子电池负极材料,不仅成本低、安全性好,还具有比容量高、能量密度高的优点。但低的离子和电子导电率限制了其进一步的应用。该项工作利用低温热分解有机物碳源的方法对LiFe₅O₈负极材料进行碳包覆改性。一方面,有机物碳化后形成的碳包覆层可以提升LiFe₅O₈颗粒之间的电子转移速率,从而显著降低可逆反应的势垒;另一方面,碳包覆层可以有效缓解电极的体积变化,从而避免活性物质的粉化和脱落。研究结果显示,以蔗糖为碳源的碳包覆效果最好,在0.5C倍率下循环50圈后放电比容量能保持在400.8mAh·g^-1;在1C的高倍率下循环200圈后蔗糖碳包覆样品仍展现出313.3mAh·g^-1的超高比容量,可见其倍率性能得到了极大提升。该项工作为开发低成本的锂离子电池材料提供了一种可行的策略。

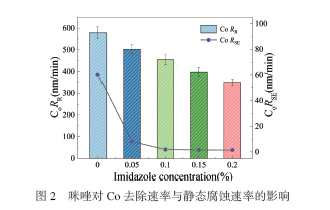

集成电路制造钴互连化学机械抛光粗抛过程要求较低的静态腐蚀速率,故需在抛光液中添加抑制剂以满足抛光要求。研究了抑制剂咪唑(IMH)对钴互连化学机械抛光的影响与作用机理。在弱碱环境下通过抛光与静态腐蚀实验研究咪唑对钴去除速率的影响,采用电化学、XPS实验研究咪唑对钴的缓蚀机理,采用AFM表征了咪唑对钴化学机械抛光后的表面粗糙度。结果表明,咪唑的添加有效地抑制了钴的去除速率与静态腐蚀速率,当咪唑质量分数为0.2%时,钴的去除速率由542.5nm/min降至348.9nm/min,静态腐蚀速率由60.2nm/min降至1.5nm/min,电化学腐蚀电流由62.4μA/cm²降至3.5μA/cm²。XPS结果表明,咪唑在钴表面生成钝化膜,保护了钴表面,抑制了钴的腐蚀。抛光后钴表面粗糙度由2.07nm降至0.89nm,表面质量得到提升。
